全自动污水处理设备一体机
产品分类：固液处理设备
产品规格：定制
产品价格：
订购热线：
产品说明
产品图片
 |  |
 |  |
 |  |
产品简介
一：设备概况
本套设备由①喷吹吸污系统；②污水净化系统；③污泥分离系统组成。本套设备是针对用户水切割设备加工过程中，产生的泥沙、石榴石粉末、金属粉末进行固液分离，特殊设计定制的一款新产品。
所有的安全说明书及安全标志须采用国际通用标识； 设备设计方案及评审需经甲方认可后方能投入生产。设备安全及环保要求须满足按现行有效的各项标准，设备应设置急停装置。
编制安全技术说明书，内容包括设备使用、防护过程中存在的安全隐患、危险因素及注意事项(参数设置、使用辅助工具、安全距离等)，须对操作者进行安全技术说明书的相关培训。
碳钢设备表面平整、漆膜均匀、颜色协调，无明显裂纹及 脱落现象，斜管沉淀池设备颜色为红色、移动爬梯颜色为黄色、压滤机设备漆层颜色为灰色、压滤机罩子和明流水槽颜色为天蓝色、其余碳钢颜色为灰色。
二：主要技术规格及参数
根据甲方水切割设备日最大排泥量500KG得知：污水净化设备设计如下：
1、喷吹吸污系统：①喷吹管路由气源管路9个支路组成（气源自备）、材料采用碳钢6分管、单向阀喷嘴组成（每个管路7个喷嘴）；②吸污泥水采用自吸式无堵塞排污泵（型号50ZW10-20、2.2KW、进出水口径φ50、流程10m3/h、杨程20m）。

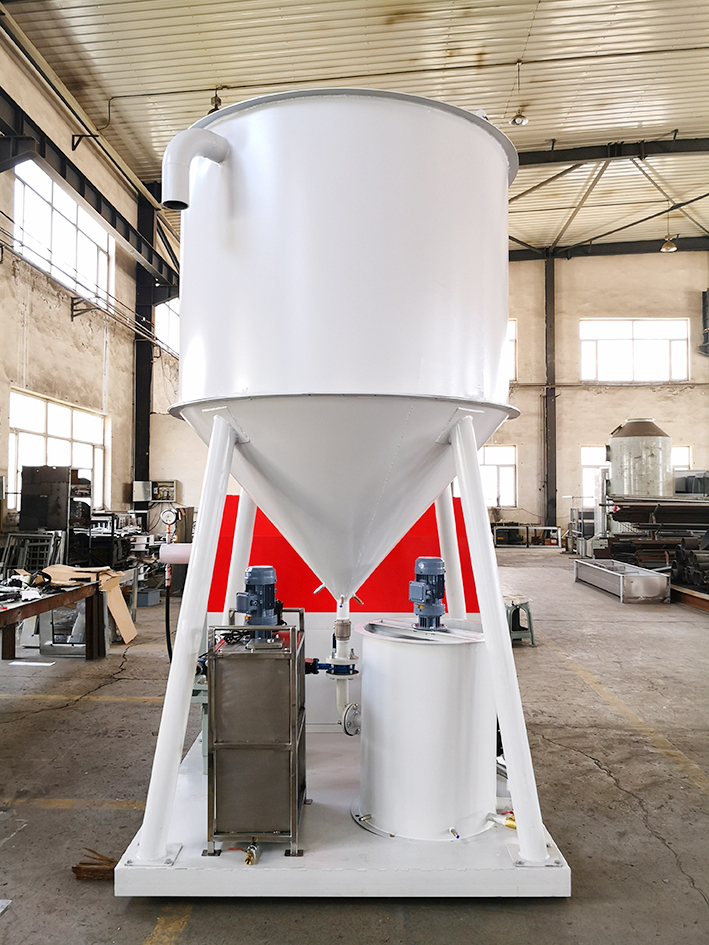

2、污水净化系统：①采用斜管沉淀池设备进行污水净化，设备容积4m3、（其中净水池1m3、污水池3m3）外形尺寸：φ1800mm × 高 3000mm；箱体材料Q235*板厚度3mm、②斜管填料采用聚丙烯填料（规格φ80×厚度0.8mm）、污水池进水口φ50、排污口φ50；净水池出水口、溢流口、排污口均为φ80。

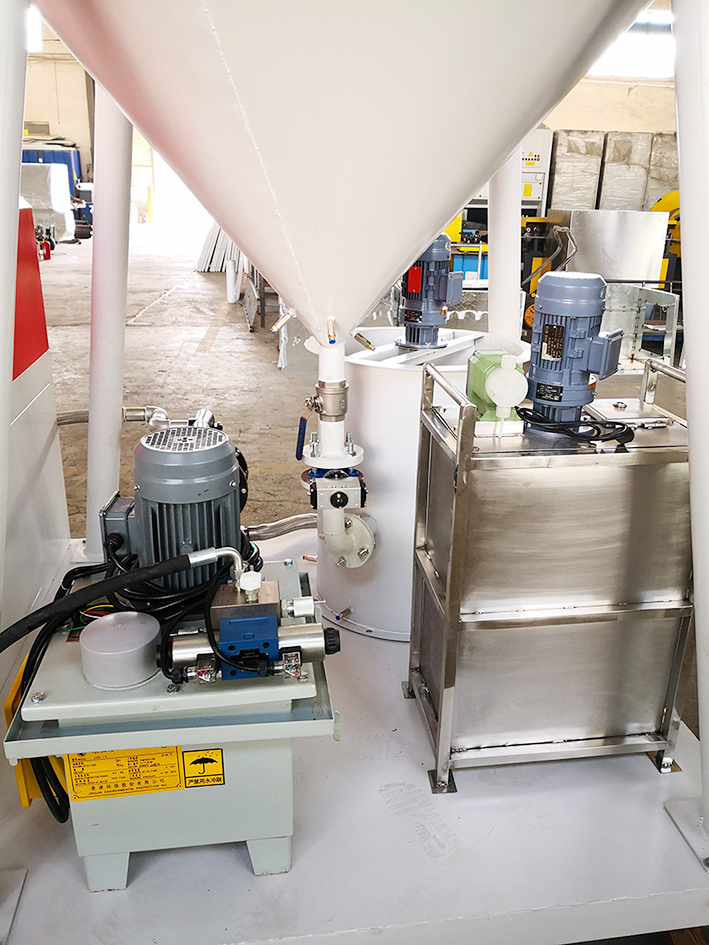

3、污泥分离系统：①采用液压压滤机一台，规格;长度2000*1000*1070＋、过滤面积2m2、压紧压力25MPa、过滤压力6MPa、配板数量4片（滤板规格500*500*50）。②气缸震动滤板功能（解决滤饼与滤布粘连、不易脱落）。③滤饼车放在压滤机底下（解决滤饼脱落、二次清扫）
三：主要技术特点
本套设备用于清理其他设备生产加工过程中产生的泥水混合物，具有把泥水混合物分离成泥饼和水的功能，水可循环利用，环保节能。
四:设备的主要配置

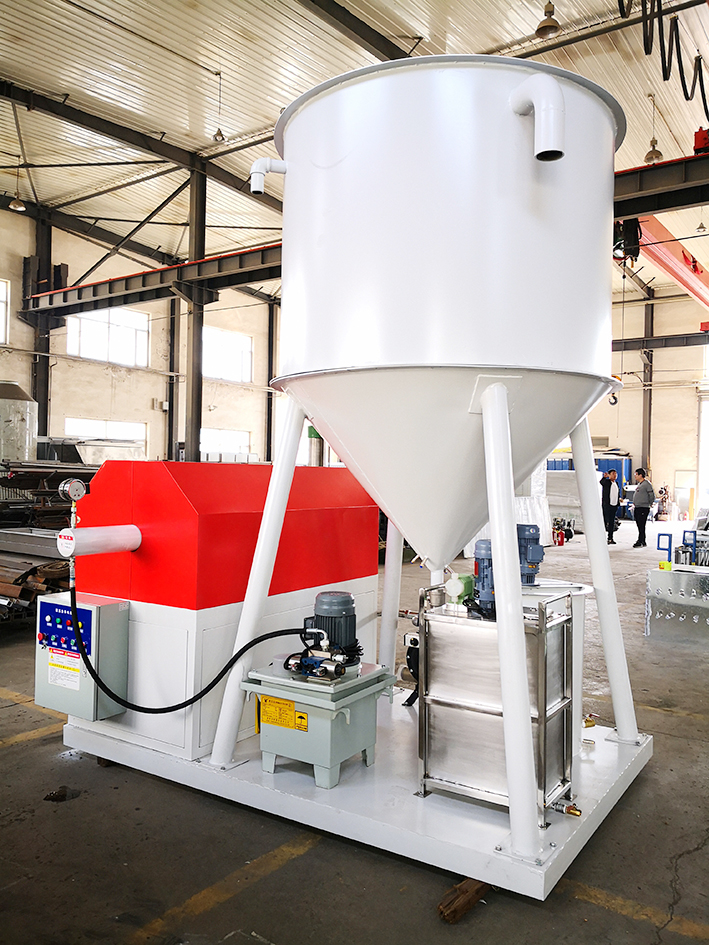

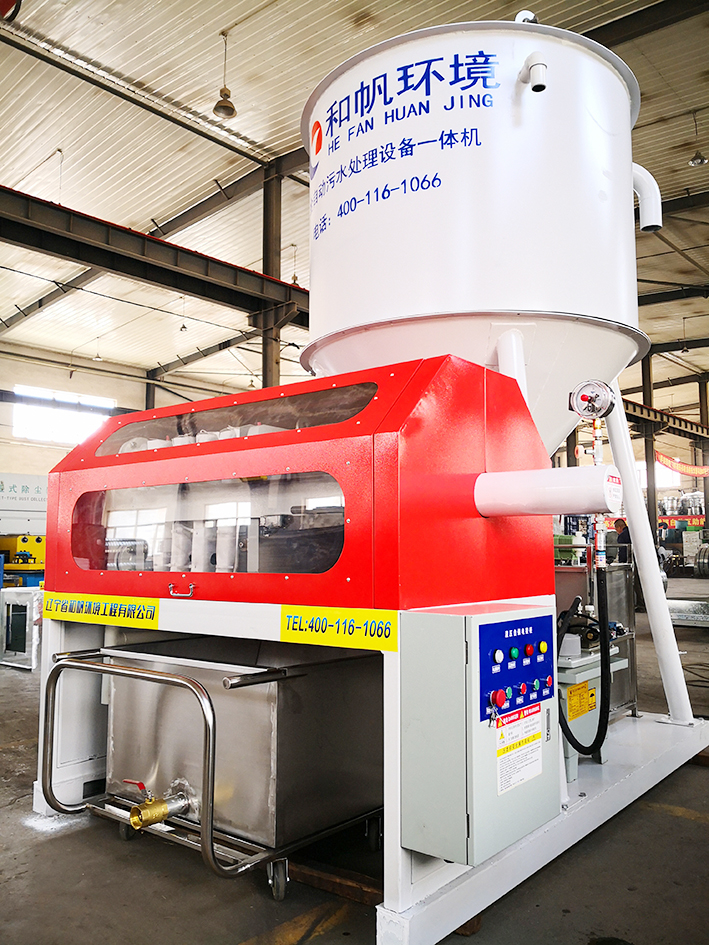

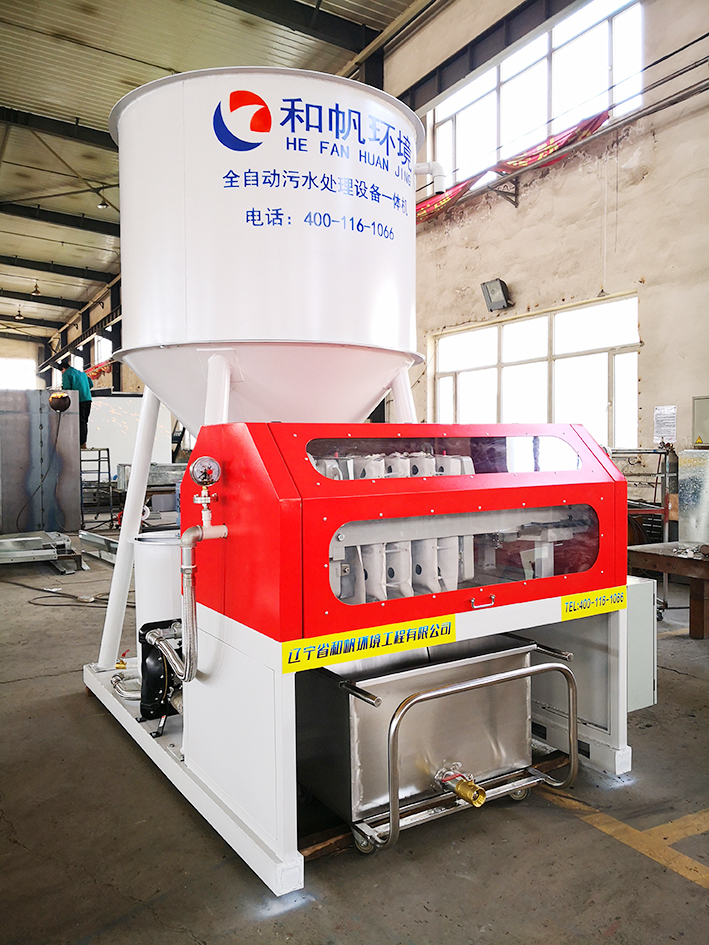

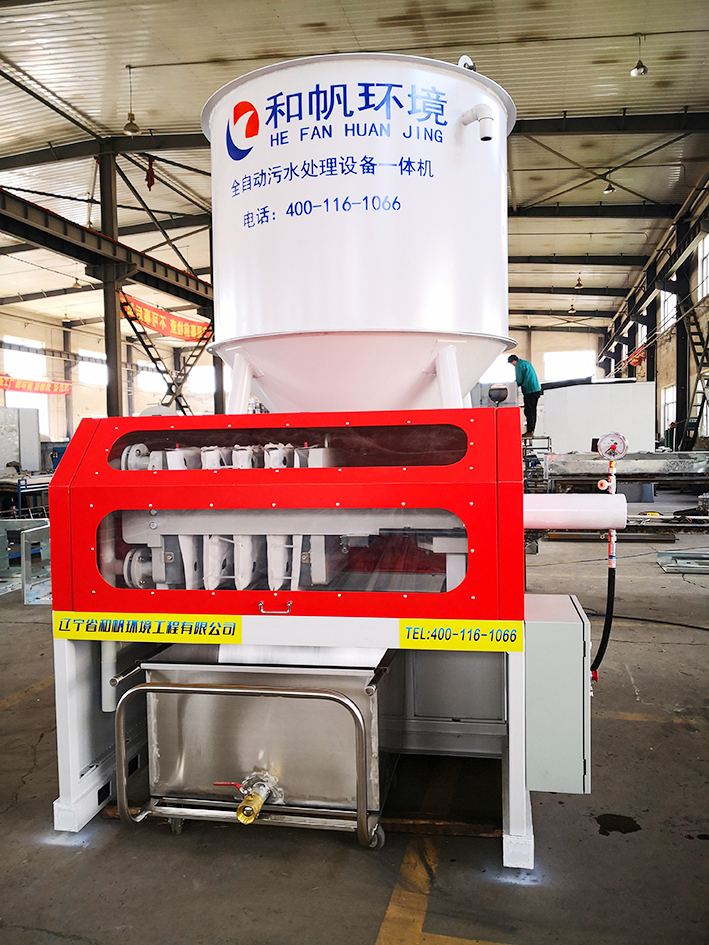

1、本套设备是由喷吹吸污系统、4m3斜管沉淀池、2m2液压压滤机组成。
2、斜管沉淀池设备气路具备手动喷吹功能，根据不同工况环节随时对污水进行喷吹。根据工况污水位高低，可自动清理污水，斜管沉淀池具有自动上下水功能，压滤机具有自动震动脱落滤饼功能。
3、应设置独立的电源开关或控制柜，配备应急急停按钮，并采取可靠的保护措施。
